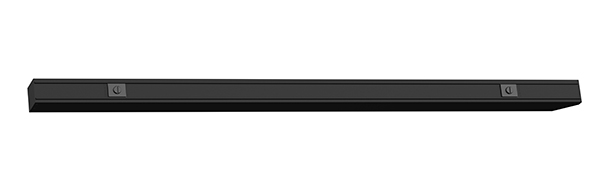

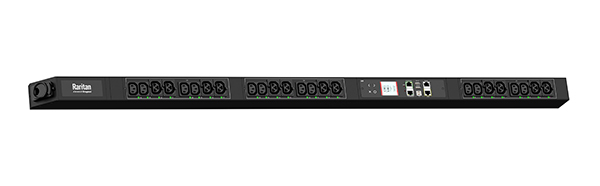

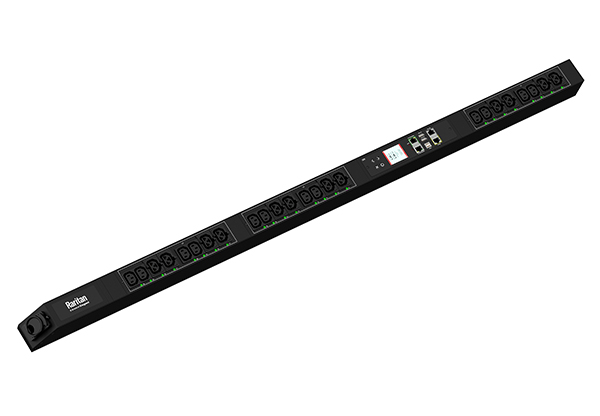

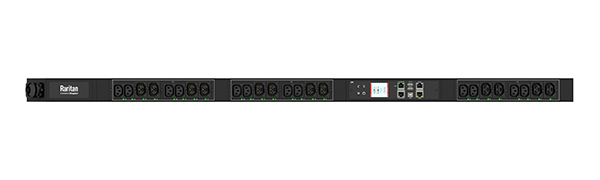

Raritan - PX4-5538-E8
400V, 3-phase Wye (L-N), 11.1kVA, 16A
Listenpreis:
€ 2.283,00*
Händlerpreis - Jetzt anmelden
Preise für größere Stückzahlen bitte anfragen.
Tel.: +43 (0) 1 504 8478 - 0 oder E-Mail: shop@s-connect.at
Tel.: +43 (0) 1 504 8478 - 0 oder E-Mail: shop@s-connect.at
Herstellerartikelnummer:
PX4-5538-E8
Unsere Artikelnummer:
212158
Fragen? Wir beraten Sie gerne! → Kontaktformular
Produktinformationen "Raritan - PX4-5538-E8"
3Ph, 400V, 16A, 24 Ausgänge: 12 x IEC320 C13, 10A; 12 x Cx, 16A; Eingang: IEC 60309 3P+N+E, 0U, 11,1 kVA, Ausgänge gemessen und schaltbar, iX-Controller mit 2 x 10/100/1000 ETH-Ports, 2 x USB-A, 1 x USB-B, RJ-45 Sensor- und PDU-Link-Port
LIEFERUMFANG: Rack-PDU PX4-5538-E8
Eigenschaften
- Energiemessung: Spannung (V), Strom (A), Wirkleistung (kW), Scheinleistung (kVA), Energieverbrauch (kWh), Leistungsfaktor
- Messgenauigkeit: Klasse 0.5 Zähler (siehe Seite 3 für Details)
- Messung pro Eingangsleitung: Ja
- Messung pro Abzweigsicherung: Nein
- Messung pro Ausgangssteckdose: Ja
- Fernsteuerung der Steckdosen: Ja
- Überwachung der Netzqualität: Spannungs- und Strom-Oberwellenverzerrung; Verzerrungs-Leistungsfaktor; Spannungseinbrüche und -überhöhungen; Neutralleiterstrom, Einschaltstrom, Scheitelfaktor
- Verteilung der Ausgangsleistung: Abwechselnde Stromkreise
- Austauschbarer Controller: Ja, im laufenden Betrieb austauschbar (hot-swappable)
- Bereit für Umgebungssensoren: Ja
- Netzwerk: Gigabit-Ethernet-Port (10/100/1000 BaseT); sekundärer, redundanter Gigabit-Ethernet-Port (10/100/1000 BaseT); optionales WLAN (802.11a/b/g/n)
- Fernverwaltung: HTTP(s); SSH (CLI); Telnet; RS-232 (seriell); SNMP Version v2/v3; SMTP; JSON-RPC API; MODBUS-TCP; Redfish API
- Kaskadierung: Ja, maximal 16 PDUs können über USB-Verbindung und 32 PDUs über Ethernet-Verbindung in Reihe geschaltet werden
- Verlinkung: Ja, maximal 8 PDUs können über den PDU-Link-Port verbunden werden; PDU 1 ist die primäre PDU und kann bis zu 7 zusätzliche sogenannte Link-PDUs verbinden, insgesamt also 8 PDUs
Spezifikationen
EINGANG
- Netzstecker: IEC 60309 3P+N+E 6h 16A (4P5W)
- Kabellänge: 3 Meter (9,84 Fuß) standardmäßig
- Kabeleinführung: Untere Frontzuführung
- Anzahl der Stromkabel: 1
- Maximaler Eingangsstrom: 16A
- Bemessungsstrom Eingang: 16A
- Nennspannung Eingang: 415V 3Φ
- Spannungsbereich Eingang: 380 - 415V 3Φ
- Eingangsfrequenz: 50/60Hz
- Leistungskapazität: 10,6 kVA bei 380V, 11,5 kVA bei 415V
AUSGANG
- Nennspannung: 230V
- Spannungsbereich: 220 - 240V
- Ausgänge (Steckverbindungen): (12) IEC320 C13, 10A; (12) Cx, 16A
- Ausgangsanzeigen: Ja, R/G/B-LEDs; Ausgang ein/aus, über/unterschrittene Schwellenwerte, Servicemodus – Ausgang ein/aus, verdächtiger Ausgang/Trip-Analyse – Ausgang aus, Leitungsschutzschalter ausgelöst/Sicherung durchgebrannt – Ausgang ein/aus, Startsequenz
- Ausgangsverriegelung: Nein
- SecureLock (P-Lock) Unterstützung: Nein
- Überlastschutz: Nicht zutreffend
PHYSIKALISCH
- Farbe: Schwarze Pulverbeschichtung (Sonderfarben verfügbar)
- Material: Stranggepresstes Aluminium
- Abmessungen (BxTxH): 2,2" x 2,6" x 51,1"; 56mm x 65mm x 1298mm
- Gewicht: 5,01 kg
- Versandmaße (BxTxH): 10,04" x 4,92" x 57,44"; 255mm x 125mm x 1459mm
- Versandgewicht: 7,37 kg
- Montage: Werkzeuglose Befestigung mit Druckknopf
UMGEBUNG
- Betriebstemperatur: 60°C
- Relative Luftfeuchtigkeit im Betrieb: 5% bis 95% (nicht kondensierend)
- Betriebshöhe: 0 bis 3048 m; 0 bis 10.000 ft
- Lagerungstemperatur: -30 bis 80°C / -22 bis 176°F
- Relative Luftfeuchtigkeit bei Lagerung: 0% bis 95%
- Lagerhöhe: 0 bis 15.000 m; 0 bis 50.000 ft
KONFORMITÄT
- Zulassungen: CE, Kanada ICES-003, Teil 15 Klasse A der FCC-Vorschriften, RoHS-konform
- Garantie: 2 Jahre Herstellergarantie
GENAUIGKEIT
| Eingangsmessung | Ausgangsmessung | |
| LCD & GUI Strom | ±0,2% bei 0,01 A Auflösung | ±0,2% bei 0,01 A Auflösung |
| Spannung | ±0,2% bei 0,1 V Auflösung | ±0,2% bei 0,1 V Auflösung |
| Spannung, Neutralleiter | ±1% bei 0,1 V Auflösung | n/z |
| Strom, Neutralleiter | ±0,5% bei 1% FS Auflösung (FS ist PDU-Nennstrom) |
n/z |
| Wirkleistung | ±0,5% bei 1 W Auflösung | ±0,5% bei 1 W Auflösung |
| Scheinleistung | ±0,5% bei 1 VA Auflösung | ±0,5% bei 1 VA Auflösung |
| Blindleistung | ±1% bei 1 VA Blindleistungsauflösung | ±1% bei 1 VA Blindleistungsauflösung |
| Leistungsfaktor | ±1% bei 0,01 Auflösung | ±1% bei 0,01 Auflösung |
| Spitzenfaktor | ±1% bei 0,1 Auflösung | ±1% bei 0,1 Auflösung |
| Wirkenergie | ±0,5% bei 0,1 kWh Auflösung | ±0,5% bei 0,1 kWh Auflösung |
| Scheinenergie | ±0,5% bei 0,1 kVAh Auflösung | n/z |
| Blindenergie | ±1,0% bei 0,1 kVAh Auflösung | ±1,0% bei 0,1 kVAh Auflösung |
| Spannung, Oberwellenverzerrung | 1,0% | 1,0% |
| Strom, Oberwellenverzerrung | 5,0% | 5,0% |
| Zweigstellenmessung | ||
| Strom | ±1% bei 0,01 A Auflösung | |
Bedienfeld
FUNKTIONEN
- Controller-Version: iX9
- Austauschbar: Ja, im laufenden Betrieb tauschbar (Hot-Swap)
- Display: Spannung, Strom oder Wirkleistung (je Leitung oder je Steckdose); Alarme; Konfigurationsdaten (Name, Werte, IP-/Netzwerkdaten); automatische Drehung
- SmartSensors: Ja, kompatible Sensoren: Temperatur, Luftfeuchtigkeit, Luftstrom, Differenzdruck, Wasser/Leckage, Staub/Partikel, Nähe/Bewegung, Vibration, Sensor-Hubs
- SmartLock: Ja, kompatible Sensoren: Kontakt- und Kontakt-Schließsensoren
BEDIENFELDFUNKTIONEN
- Bedientasten: Navigation im manuellen Modus (Hoch, Runter, Zurück oder Wechsel zwischen Automatik- und Manuellmodus, OK)
- Mehrfarbiges LCD: Zeigt Informationen zum Gerät, integrierten Komponenten und angeschlossenen Peripheriegeräten
- Reset-Taste: Startet die Geräte-Firmware neu, ohne die Stromversorgung der Ausgänge zu unterbrechen
- Doppelte Netzwerk-GigE-Ethernet-Ports 10/100/1000: Unterstützt bis zu 1000 Mbps; auch erweiterte Verkettung unterstützt
- Zwei USB-A-Ports: Unterstützt USB-A-WLAN-Adapter, iOS-Geräte, Verkettung zur gemeinsamen Netzwerknutzung. Leistung: 5V/500mA
- USB-B-Port: Unterstützt CLI und Netzwerkkaskadierung
- PDU-Link-Port: Zur Stromfreigabe, Verkettung und Stromüberwachung
- Sensoranschluss: RJ45-Stecker; Stromversorgung/Steuerung von Sensorpaketen/Aktoren, Stromüberwachung; unterstützt auch Sensor-Hubs
