Moxa - NPort 5610-16-48V
€ 1.194,00*
Lieferzeit: Derzeit ca. 3-4 Wochen
Tel.: +43 (0) 1 504 8478 - 0 oder E-Mail: shop@s-connect.at
Mit der NPort® 5600 Rackmount-Serie schützen Sie nicht nur Ihre aktuelle Hardware-Investition, sondern ermöglichen auch eine zukünftige Netzwerkerweiterung, indem Sie die Verwaltung Ihrer seriellen Geräte zentralisieren und Management-Hosts über das Netzwerk verteilen.
Netzwerkfähigkeit für bis zu 16 serielle Geräte
Mit der NPort® 5600-Serie ist nur eine grundlegende Konfiguration erforderlich, um bis zu 16 serielle Geräte mit einem Ethernet-Netzwerk zu verbinden.
19-Zoll-Rackmount-Geräteserver

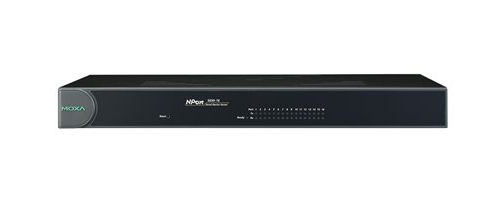

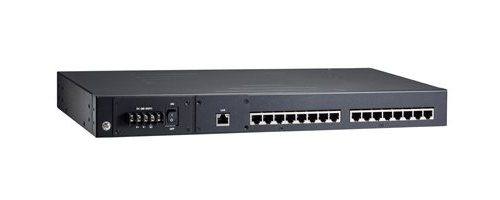

Die NPort® 5600 Geräteserver sind mit Tx/Rx-LEDs für die seriellen Anschlüsse an der Vorderseite und 8 oder 16 RJ45-Serienanschlüssen an der Rückseite ausgestattet. Damit sind die NPort® 5600 Geräteserver für die Montage in einem Standard-19-Zoll-Rack geeignet, was Betriebs-, Wartungs- und Verwaltungsaufgaben vereinfacht.
Real COM/TTY-Ports
Real COM/TTY-Treiber ermöglichen es, dass die seriellen Anschlüsse der NPort® 5600-Serie von Windows als Real-COM-Ports oder von Linux als Real-TTY-Ports erkannt werden. Neben der Unterstützung der grundlegenden Datenübertragung unterstützen die NPort®-Treiber auch die Steuerungssignale RTS, CTS, DTR, DSR und DCD.
LED-Anzeigen zur Vereinfachung von Wartungsaufgaben
Die System-LED, die Tx/Rx-LEDs für serielle Anschlüsse und die Ethernet-LEDs (an den RJ45-Anschlüssen) sind praktische Werkzeuge für grundlegende Wartungsaufgaben und helfen Ingenieuren, Probleme vor Ort zu analysieren. Die LEDs zeigen nicht nur den aktuellen System- und Netzwerkstatus an, sondern helfen auch den Ingenieuren vor Ort, den Status der angeschlossenen seriellen Geräte zu überwachen.
Einstellbare Abschluss- und Pull-Up/Pull-Down-Widerstände
Beim Einsatz von Abschlusswiderständen zur Vermeidung von Reflexionen serieller Signale ist es wichtig, die Pull-Up/Pull-Down-Widerstände korrekt einzustellen, um Signalstörungen zu vermeiden. Da keine universellen Widerstandswerte für alle Umgebungen geeignet sind, verfügt die NPort® 5650-8/16-Serie über DIP-Schalter an der Unterseite, um die Werte für Abschluss- und Pull-Up/Pull-Down-Widerstände einzustellen.
LIEFERUMFANG:
- 1 x NPort 5600 Geräteserver
- 1 x Rackmontage-Kit
- 1 x Netzkabel, passend für Ihre Region (AC-Modelle)
- 1 x Kurzanleitung
- 1 x Garantiekarte
Eigenschaften
- Standard 19-Zoll-Rackmontagegröße
- Einfache IP-Adresskonfiguration mit LCD-Panel (außer bei Weittemperaturmodellen)
- Konfiguration über Telnet, Webbrowser oder Windows-Dienstprogramm
- Socket-Modi: TCP-Server, TCP-Client, UDP
- SNMP MIB-II für Netzwerkmanagement
- Universeller Hochspannungsbereich: 100 bis 240 VAC oder 88 bis 300 VDC
- Populäre Niederspannungsbereiche: ±48 VDC (20 bis 72 VDC, -20 bis -72 VDC)
Spezifikationen
Ethernet-Schnittstelle
- 10/100BaseT(X)-Ports (RJ45-Stecker): 1
- Magnetische Isolation: 1,5 kV (integriert)
- Glasfaser:
100BaseFX Multimode Singlemode Glasfasertyp OM1 50/125 μm 800 MHz x km G.652 Typische Entfernung 4 km 5 km 40 km Wellenlänge Typisch (nm) 1300 1310 TX-Bereich (nm) 1260 bis 1360 1280 bis 1340 RX-Bereich (nm) 1100 bis 1600 1100 bis 1600 Optische Leistung TX-Bereich (dBm) -10 bis -20 0 bis -5 RX-Bereich (dBm) -3 bis -32 -3 bis -34 Link-Budget (dB) 12 29 Dispersion Penalty (dB) 3 1
Ethernet-Softwarefunktionen
- Konfigurationsoptionen:
- Telnet-Konsole
- Web-Konsole (HTTP/HTTPS)
- Windows-Dienstprogramm
- Management:
- ARP
- BOOTP
- DHCP-Client
- DNS
- HTTP
- HTTPS
- ICMP
- IPv4
- LLDP
- RFC2217
- Rtelnet
- PPP
- SLIP
- SMTP
- SNMPv1/v2c
- TCP/IP
- Telnet
- UDP
- Filter: IGMP v1/v2c
- Windows Real COM-Treiber:
- Windows 11/10/8.1/8/7/Vista/XP/ME/98/95
- Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003
- Windows Embedded CE 6.0/5.0, Windows XP Embedded
- Linux Real TTY-Treiber: Kernelversionen 6.x, 5.x, 4.x, 3.x, 2.6.x und 2.4.x
- Fixe TTY-Treiber: macOS-Versionen 11.x, 10.12 bis 10.15
- ARM®-basierte Plattformunterstützung: Linux Kernel 5.x/4.x
- Virtuelle Maschine:
- VMware ESXi (Windows 11/10)
- VMware Fusion (Windows auf macOS 10.12 bis 11.x)
- Parallels Desktop (Windows auf macOS 10.12 bis 11.x)
- Android-API: Android 3.1.x und höher
- Zeitmanagement: SNTP
Sicherheitsfunktionen
- Authentifizierung: Lokale Datenbank
- Verschlüsselung:
- HTTPS
- AES-128
- RSA-1024
- SHA-1
- SHA-256
- Sicherheitsprotokolle:
- HTTPS (TLS 1.2)
- SNMPv3
Serielle Schnittstelle
- Anschluss: 8-poliger RJ45
- Anzahl der Ports: 8 oder 16 Ports
- Serielle Standards:
- NPort 5610 Modelle: RS-232
- NPort 5630 Modelle: RS-422, RS-485
- NPort 5650 Modelle: RS-232, RS-422, RS-485
- Betriebsarten:
- Deaktiviert
- Ethernet-Modem
- Verbindungs-Paar
- Real COM
- Reverse Telnet
- RFC2217
- TCP-Client
- TCP-Server
- UDP
- Baudrate: Unterstützt Standard-Baudraten (Einheit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
- Datenbits: 5, 6, 7, 8
- Stoppbits: 1, 1.5, 2
- Parität: Keine, Gerade, Ungerade, Space, Mark
- Flusssteuerung:
- Keine
- RTS/CTS (nur RS-232)
- DTR/DSR (nur RS-232)
- XON/XOFF
- Pull-Up/Down-Widerstand für RS-485: 1 Kilo-Ohm, 150 Kilo-Ohm
- Terminierung für RS-485: 120 Ohm
- RS-485-Datenrichtungssteuerung: Automatische Datenrichtungssteuerung (ADDC)
Serielle Signale
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w Data+, Data-, GND
Stromparameter
- Eingangsstrom:
- NPort 5610-8-48V/16-48V: 135 mA @ 48 VDC
- NPort 5650-8-HV-T/16-HV-T: 152 mA @ 88 VDC
- NPort 5610-8/16: 141 mA @ 100 VAC
- NPort 5630-8/16: 152 mA @ 100 VAC
- NPort 5650-8/8-T/16/16-T: 158 mA @ 100 VAC
- NPort 5650-8-M-SC/16-M-SC: 174 mA @ 100 VAC
- NPort 5650-8-S-SC/16-S-SC: 164 mA @ 100 VAC
- Eingangsspannung:
- HV Modelle: 88 bis 300 VDC
- AC Modelle: 100 bis 240 VAC, 47 bis 63 Hz
- DC Modelle: ±48 VDC, 20 bis 72 VDC, -20 bis -72 VDC
Zuverlässigkeit
- Automatische Neustart-Auslösung: Eingebauter WDT
Physikalische Merkmale
- Gehäuse: Metall
- Installation: 19-Zoll-Rack-Montage
- Abmessungen (mit Ohren): 480 x 45 x 198 mm (18,90 x 1,77 x 7,80 Zoll)
- Abmessungen (ohne Ohren): 440 x 45 x 198 mm (17,32 x 1,77 x 7,80 Zoll)
- Gewicht:
- NPort 5650-16-HV-T: 3.820 g (8,42 lb)
- NPort 5650-8-HV-T: 3.720 g (8,20 lb)
- NPort 5610-16-48V: 3.260 g (7,19 lb)
- NPort 5610-8-48V: 3.160 g (6,97 lb)
- NPort 5630-16: 2.560 g (5,64 lb)
- NPort 5630-8/5650-16/5650-16-T: 2.510 g (5,53 lb)
- NPort 5650-16-S-SC: 2.500 g (5,51 lb)
- NPort 5610-16: 2.490 g (5,49 lb)
- NPort 5650-8-S-SC/5650-16-M-SC: 2.440 g (5,38 lb)
- NPort 5610-8: 2.290 g (5,05 lb)
- NPort 5650-8-M-SC: 2.380 g (5,25 lb)
- NPort 5650-8/5650-8-T: 2.310 g (5,09 lb)
- Interaktive Schnittstelle:
- LCD-Panel-Display (nur Modelle mit Standardtemperatur)
- Drucktasten zur Konfiguration (nur Modelle mit Standardtemperatur)
Umweltgrenzen
- Betriebstemperatur:
- Standardmodelle: 0 bis 60°C (32 bis 140°F)
- Weittemperatur-Modelle: -40 bis 75°C (-40 bis 167°F)
- Hochspannungs-Weittemperatur-Modelle: -40 bis 85°C (-40 bis 185°F)
- Lagertemperatur (einschließlich Verpackung):
- Standardmodelle: -20 bis 70°C (-4 bis 158°F)
- Weittemperatur-Modelle: -40 bis 75°C (-40 bis 167°F)
- Hochspannungs-Weittemperatur-Modelle: -40 bis 85°C (-40 bis 185°F)
- Relative Luftfeuchtigkeit: 5 bis 95% (nicht kondensierend)
Standards und Zertifikate
- EMV: EN 55032/35
- EMI: CISPR 32, FCC Teil 15B Klasse A
- EMS:
- NPort 5650-8/16 Modelle:
- IEC 61000-4-2: 6 kV (Kontakt), 8 kV (Luft)
- IEC 61000-4-3: 10 V/m
- IEC 61000-4-4: 1 kV (Stromversorgung)
- IEC 61000-4-5: 1 kV (Differential), 2 kV (Common mode)
- IEC 61000-4-6: 10 Vrms
- IEC 60950-1
- IEC 60068-2-27, IEC 60068-2-6
- NPort 5650-8/16 Modelle:
